ZHCB-160ST ( з ручним керуванням без реєстрації параметрів зварювання, тобто без протоколювання) – призначений для зварювання встик труб з (PE, PP, PB, PVDF )* діаметром від Ø 50 до 160 мм.
Апарат відрізняється легкістю та простотою конструкції. Управління здійснюється відповідно до таблиць параметрів зварювання, розміщених на панелі гідроагрегату.
Функція таймера інтегрована в регулятор температури, розташований також на панелі керування.
Параметри зварювання:
Для зручності оператора таблиця із параметрами зварювання розташована на верхній панелі гідравлічного агрегату.
У таблиці вказані параметри зварювання встик труб з ПЕ для наступних SDR: 7, 11, 17,6 та 26 .
Таблиці для інших SDR надаються на запит.
Гідроакумулятор:
- Зварювальний апарат оснащений гідроакумулятором для підтримання тиску стадії охолодження. Це дозволяє економити електроенергію та ресурс генератора.
Реєстрація параметрів зварювання:
- Апарати для зварювання встик можна оснастити приладом протоколювання RZEN-2000. Для встановлення приладу не потрібні додаткові інструменти, процедуру можна виконати на будмайданчику. Якщо у вас є кілька апаратів ZHCB, можна підключати прилад протоколювання до кожного з них за потребою. Пам'ять пристрою дозволяє зберігати до 2000 циклів зварювання. Файл даних можна завантажити на USB-накопичувач або безпосередньо передати на ПК. Програмне забезпечення для ПК, що дозволяє працювати з протоколами, є на сайті Nowatech.
Комплект поставки:
- Нагрівач з тефлоновим покриттям та зовнішнім захисним шаром PGEN-160 (потужність 1000 Вт, вага – 4 кг)
- Торцювальник з електроприводом FRDN-160 (потужність 1200 Вт, вага – 11 кг)
- Стенд для перенесення PNRN-160 (вага – 4 кг)
- Гідроагрегат UHRB-160/400 v.2 (потужність – 370 Вт, діапазон регулювання тиску – 0-100 бар, вага – 29 кг, керування – ручне).
- Центратор UMSN-160 (вага – 32 кг)
- Редукційні вкладиші (сталь): 50,63,75,90,110,125,140 (вага – 22 кг)
Термін гарантії від виробника – 1 рік.
РЕ - Полімер, РР - Поліпропілен, РВ – Полібутилен, PVDF – полівініліденфторид.
Характеристики:
- Матеріал - PE, PP, PB, PVDF
- Загальна потужність набору – 2750 Вт
- Протоколювання – ні
- Тип обладнання – стикові
- Мінімальний діаметр – 50 мм
- Максимальний діаметр – 160 мм
- Загальна вага комплекту без набору сталевих вкладишів- 80 кг
- Вага набору сталевих вкладишів - 22 кг
- Загальна потужність - 2750 Вт
Додаткове обладнання (не входить в комплект поставки):
- генератор FOGO FH 6001R
- гідравлічний пережим ZHRM-160Ø75-160 мм
- обладнання для видалення грату
- прилад протоколювання RZEN-2000 (можливість друку на термопринтері)
- ручний пережим ZRRN-90 Ø20-90мм
- серветки для чищення Tangit
- труборіз Ø100-160мм
- труборіз Ø50-140мм
- труборіз Ø6-76мм
- стенд для вирівнювання труб PRRN-160
- захисна палатка 3*3 м
- транспортний ящик для гідроагрегату зварювального апарату
Відправка з 10 грудня 2025

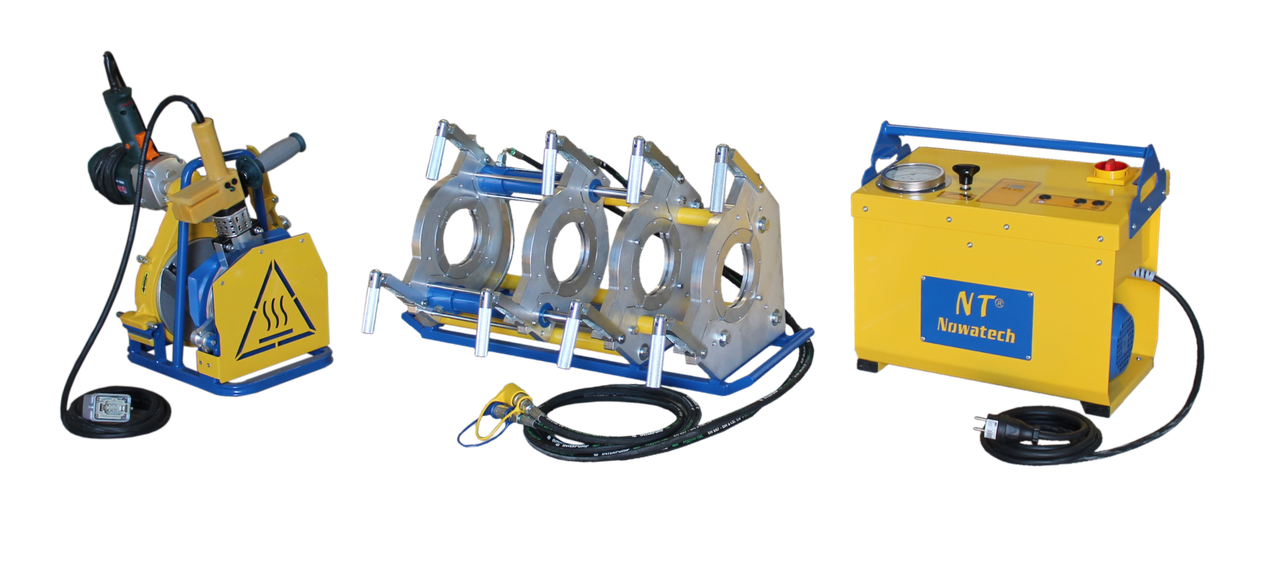

Стиковий апарат для зварювання труб ручне управл. Ø 50-160, 80кг, 230B, з компл. вкл. 50-140, Nowatech, Польща
