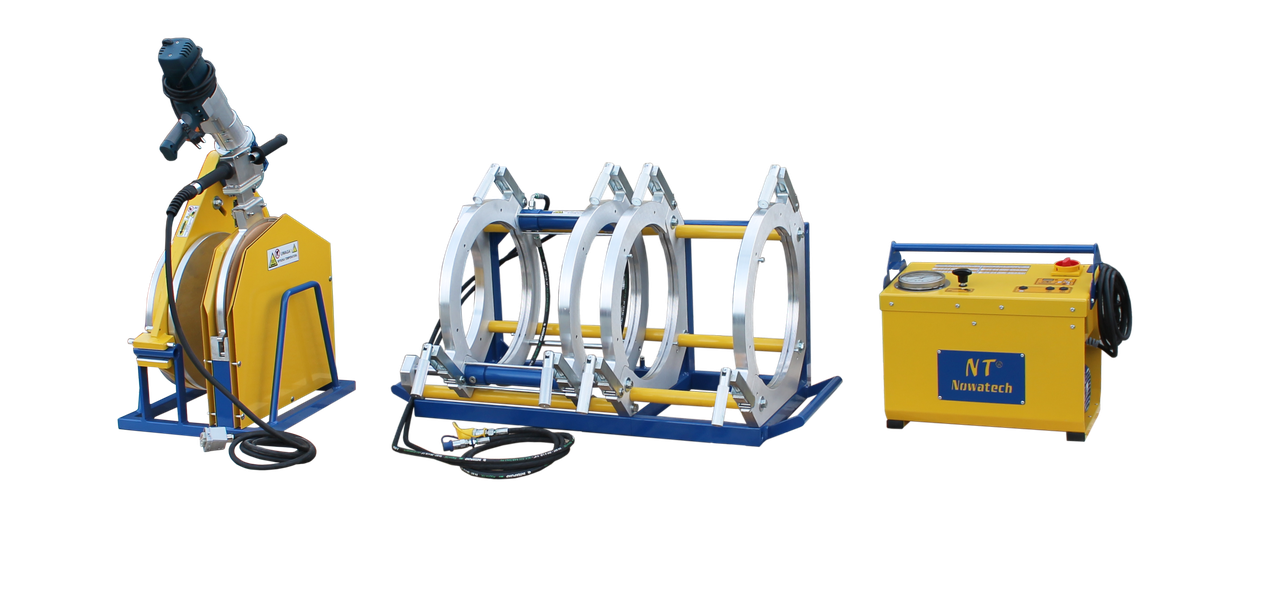

Стиковий апарат для зварювання труб ручне управл. Ø 110-400, 190кг, 230B, з компл. вкл. 110-355, Nowatech, Польща

Стиковий зварювальний апарат ZHCB-400 ( з ручним керуванням без реєстрації параметрів зварювання, тобто без протоколювання) – призначений для зварювання встик труб з (PE, PP, PB, PVDF )* діаметром від Ø 110 до 400 мм.
Апарат відрізняється  легкістю та простотою конструкції. Управління здійснюється відповідно до таблиць параметрів зварювання, розміщених на панелі гідроагрегату. Функція таймера інтегрована в регулятор температури, розташований також на панелі керування.

Параметри зварювання:

• Для зручності оператора таблиця із параметрами зварювання розташована на верхній панелі гідравлічного агрегату. У таблиці вказані параметри зварювання встик труб з ПЕ для наступних SDR: 7, 11, 17,6 та 26 . Таблиці для інших SDR надаються на запит.

Гідроакумулятор:

• Зварювальний апарат оснащений гідроакумулятором для підтримання тиску стадії охолодження. Це дозволяє економити електроенергію та ресурс генератора.

Реєстрація параметрів зварювання:

• Апарати для зварювання встик можна оснастити приладом протоколювання RZEN-2000. Апарати для зварювання встик можна оснастити приладом протоколювання RZEN-2000.. Для встановлення приладу не потрібні додаткові інструменти, процедуру можна виконати на будмайданчику. Якщо у вас є кілька апаратів ZHCB, можна підключати прилад протоколювання до кожного з них за потребою. Пам'ять пристрою дозволяє зберігати до 2000 циклів зварювання. Файл даних можна завантажити на USB-накопичувач або безпосередньо передати на ПК. Програмне забезпечення для ПК, що дозволяє працювати з протоколами, є на сайті Nowatech.

Комплект поставки:

• Нагрівач з тефлоновим покриттям та зовнішнім захисним шаром PGEN-400 (потужність – 3100 Вт, вага – 14 кг)
• Торцювальник з електроприводом FRDN-400 (потужність 1200 Вт, вага 36 кг)
• Стенд для перенесення PNRN-400 (вага – 14 кг)
• Гідроагрегат UHRB-160/400 v.2 (потужність – 370 Вт, діапазон керування тиску – 0-100 бар, вага – 29 кг, керування – ручне.)
• Центратор UMSN-400 (вага – 96 кг)
• Редукційні вкладиші (сталь):  110,125,140, 160, 180, 200, 225, 280, 315, 355 (вага – 111 кг)

Термін гарантії від виробника – 1 рік.

РЕ - Полімер, РР - Поліпропілен, РВ – Полібутилен,  PVDF – полівініліденфторид.

Характеристики:

• Матеріал - PE, PP, PB, PVDF
• Протоколювання – ні
• Тип обладнання – стикові
• Мінімальний діаметр – 110 мм.
• Максимальний діаметр – 400 мм.
• Вага набору вкладишів (сталь) - 111 кг.
• Загальна вага комплекту без вкладышів  - 190кг
• Загальна потужність набору – 4950 Вт.
• Живлення - 230 B, 50 Гц.

Додаткове обладнання (не входить в комплект поставки):

• генератор FOGO FH 6001R.
• гідравлічний пережим ZHRM-225 Ø110-225 мм.
• обладнання для видалення грату.
• прилад протоколювання RZEN-2000 (можливість друку на термопринтері).
• серветки для чищення Tangit.
• стенд для вирівнювання труб PRRN-400
• захисна палатка 3*3 м.
• транспортний ящик для гідроагрегату зварювального апарату
