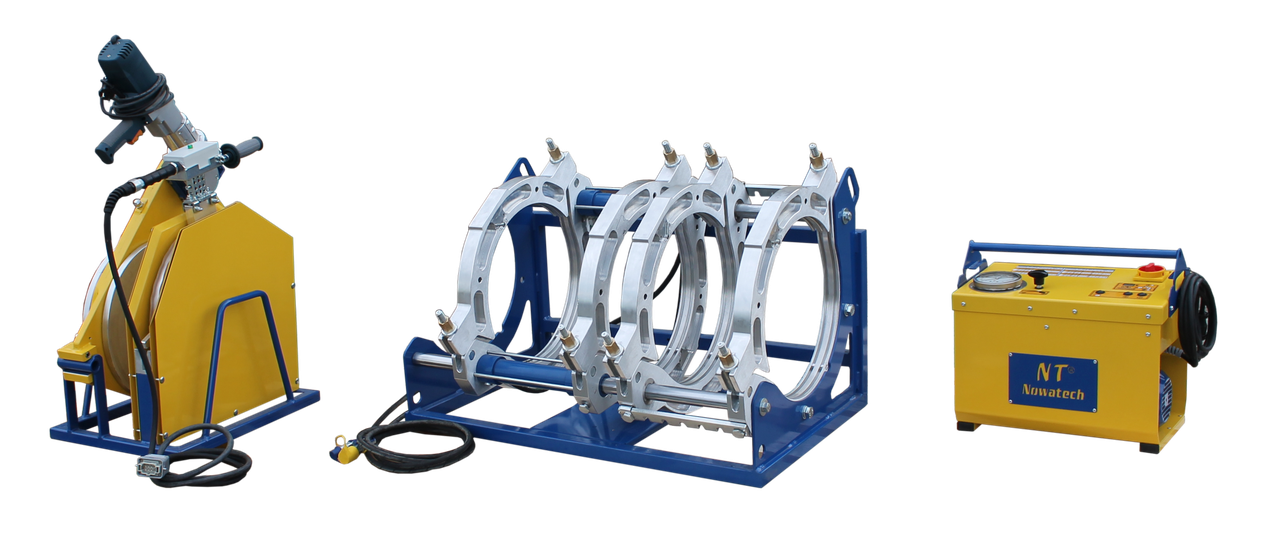

Стиковий апарат для зварювання труб ручне управл. Ø 110-400, 305кг, 230B, з компл. вкл. 110-355, Nowatech, Польща

Апарат ZHCB-400R для зварювання пластикових труб встик 2-го покоління є останньою розробкою інженерів Nowatech.
Нова конструкція була розроблена для вимогливого ринку, де міцність машин відіграє ключову роль.
Застосування гідроциліндра, що проходить через усі чотири затискачі, а також збільшення жорстокості рами дозволили значно посилити конструкцію. Незважаючи на збільшену вагу, апарат відрізняється високою ергономікою.
На даний момент доступні 4 типорозміри апаратів: Dn 250 (63-250 мм), Dn 315 (90-315 мм), Dn 400 (110-400 мм), Dn 500 (250-500 мм). Кожен з них поставляється у 4 версіях: ручне керування, ручне керування з електронною системою визначення параметрів зварювання, напівавтоматичне керування, повністю автоматичне керування CNC.

Переваги нових моделей

• підвищена стійкість до вигину;
• можливість роботи в 2-х режимах: 2+2 або 3+1 за допомогою регулювання положення 3-го затискача;
• система швидкої фіксації редукційних вкладишів;
• зміна положення 3-го затискача без необхідності застосування додаткового інструменту;
• вузькі редукційні вкладки для фіксації коротких фітингів;
• можливість встановлення 2-х рядів редукційних вкладишів в одному затиску для фіксації елементів, що зварюються;
• дренажні отвори в нижніх затискачах для легкого очищення від забруднень та води;
•  можливість оснащення деяких моделей пристроєм автоматичного вилучення нагрівача (тирозміри 250R і 315R);
• можливість встановлення на центраторі затискача для коротких втулок під фланець;

Технічні характеристики

• Діапазон діаметрів 110-400 мм
• Загальна потужність набору 4770 Вт
• Повна вага без вкладишів 190 кг

Нагрівач

• Джерело живлення 230В, 50Гц
• Потужність 3100 Вт
• Вага 14 кг

Торцювальник

• Джерело живлення230В, 50Гц
• Потужність 1300 Вт
• Вага37 кг

Стенд для перенесення

• Вага14 кг

Гідроагрегат

• Джерело живлення 230В, 50Гц
• Потужність370 Вт
• Діапазон регулювання тиску0-100 бар
• Вага29 кг
• Управлінняручне
• Пам'ять✘

Центратор

• Вага96 кг
• Редукційні вкладиші 110, 125, 140, 160, 180, 200, 225, 250, 280 (сталь), 315, 355 (алюміній)
• Вага набору вкладишів 113 кг
